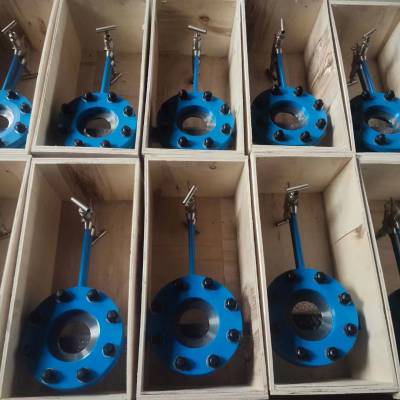

蒸汽孔板流量计 开封流量计

节流装置流量计是差压式流量计的一次传感器，经与差压变送器及显示仪表（或计算机）配套使用，可实现对流体流量的测量，并达到累积、显示及控制的目的。因其具有结构简单、安装方便、使用可靠、适用范围广：标准节流装置测量适用管径50mm—1200mm ，特殊节流装置管径还可以小至12mm大至3000mm ， 测量温度可高达550℃左右 ；耐压可达32MPa ，且标准节流装置还不用单独标定等特点，是工业自动化控制过程中对流量进行测量的主要仪表之一。

节流装置流量计组成

   节流装置由节流件（如孔板、喷嘴等）、取压装置（如环室）、紧固装置（法兰、螺栓、螺母、垫片等）、及其它附件（导压管、截止阀等）组成（A型），也可带前后测量管（B型）及直管段外接两端法兰（C型）。

安装要求：

1、节流装置安装要求有*倍后5倍管道直径的直管段要求；

2、节流件及其夹紧法兰前端面应与管道轴线垂直，节流件的开孔、夹紧法兰应与管道同心；

3、夹紧节流件的密封垫片不得凸入管道内壁，且垫片厚度不应超过规定值；

4、新装管道系统必须在吹扫合格后才能安装孔板，孔板的锐角应迎着流向；

5、测量气体时，取压口应在管道上部与管道中垂线成45度的夹角范围内；测量蒸汽时，取压口应在管道上部与管道水平中心线成45度的夹角范围内；测量液体时，取压口应在管道下部与管道水平中心线成45度的夹角范围内。

6、测量气体（或液体）的水平导压管应有排除冷凝液体（或气体）的配管坡度1：10~1：100。

使用场合：

1、流体必须满管连续运行，

2、流体必须是牛顿流体、在物理学上和热力学上是均匀的单相的，

3、流体流经节流装置时不发生相变，

4、流体流量基本不随时间变化、不适用于脉动流和临界流工况，

5、流体流经节流装置前流束必须与管道轴线平行且不得有旋转流，

6、流体流动工况应是紊流、雷诺数需在一定范围内且无旋涡。

①　温压补偿涡街流量计也是我们常见的流量计。但是你知道温压补偿是什么意思吗？温压补偿涡街流量计可测量的介质有哪些呢？关于对温压补偿的认识。

温压补偿就是被测物在一定的压力和温度下，通过对压力和温度测量的影响而做的修正。通长我们在气体流量测量时提温压补偿最多，就是通过对工况下的气体流量进行温压补偿得到标况下的流量。

用差压法进行气体质量流量测量时，流体的密度是安某一状态确定的，而气体的密度受温度和压力的影响很大，所以需要将测量的流量进行温度和压力修正，通常称为稳压补偿。

温压补偿常用体积流量计的测量，因为要将体积流量转换成质量流量需要体积乘以密度的，而密度是受温度和压力影响的，特别是气体流量，根据气态状态方程式可清楚推出密度公示里有受压力和温度的直接影响的。

②　节流式流量计的基本原理

连续流体介质在管道中运动的过程中，流经管道内预置的节流装置时，其流束将会在节流装置处形成局部的缩径状态。从而使流体介质的流速增大，静水压力相对降低。这种状况就会在节流装置（孔板）上游和下游产生压力降（压差）。流动介质的流量相对越大，那么在节流装置上下游所产生的压差也会越大。

因此，可通过节流测量装置的压差，经一定转换来相对衡量流经节流装置内流体流量的大小，这就是利用节流装置来具体测定管道内连续流动介质流量的基本原理。
